03 — Products

기능성 고분자 제품 정보

Polyimide Product
APC-4000 시리즈

특수 이미드 수지

고내열 이미드 골격과 우레탄 계열 밀착성을 겸비한 아크릴레이트 말단 하이브리드 수지로, QFN 반도체 패키징·고온 접착 및 저온 열융착 공정에 최적화된 고기능성 이미드 수지.

PMDA-ODA Polyimide Repeating Unit
ONOOHHOONONOOHHOONn

QFN 반도체 패키징 및 고내열 접합의 접착 물리화학 메커니즘

리드프레임 기반의 반도체 패키지인 QFN(Quad Flat No-lead) 등은 금속 리드프레임과 에폭시 몰딩 화합물, 실리콘 다이 간의 이종 계면 접착 신뢰성이 핵심입니다.
1) 응력 완화 및 CTE 미스매치 완충: 무연 리플로우 공정(피크 260°C) 및 가열 공정을 반복하는 동안 이종 소재 간의 열팽창 계수(CTE) 미스매치가 발생하며 패키지 휘어짐(Warpage) 및 균열(Crack) 스트레스가 발생합니다.
2) 하이브리드 고분자의 고온 충격 완충: 에이피온의 APC-4000 (PUIA, PI-PU 하이브리드) 라인은 이미드(Imide) 세그먼트의 고내열 골격 설계(Td5 350°C+ 목표)를 기반으로, 피크 260°C(수 초 단위의 단시간 피크) 무연 리플로우 열충격을 반복 통과하는 공정 내열 신뢰성을 리플로우 시뮬레이터 평가로 검증합니다. 이와 동시에 사슬 내부의 신축적인 우레탄(Urethane) 고분자 도메인이 가열 냉각 수축 시의 계면 열응력을 고속 완화(Stress Relaxation)하여 보이드(Void)가 없고 계면 박리(Delamination)가 억제된 초박막 적층 신뢰성을 구축합니다.

A. Imide-Urethane-Acrylate 라인업 (QFN 및 고온 실장 대응)

제품명고형분 (%)점도 (cP/25°C)희석 용제반응성 관능기Tg (경화 후, °C)유동성 (80°C)대표적 특성 및 용도
APC-410056.0 ± 2.01,500 ± 500MEK / PGMEAAcryl55고내열 범용 접착, 우수한 접착력과 이미드 고리 구조의 균형 잡힌 신뢰성
APC-420056.0 ± 2.01,500 ± 500MEK / PGMEAAcryl75높은 Tg 요구 접착층, 스프링백(Spring-back) 억제 성능 우수

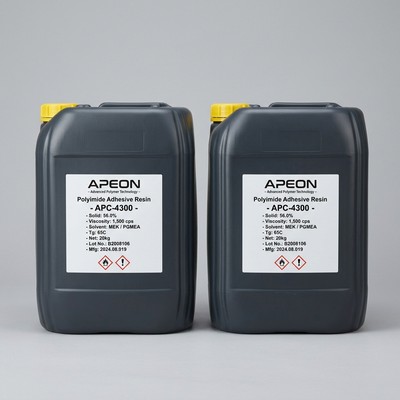

APC-430056.0 ± 2.01,500 ± 500MEK / PGMEAAcryl65극성 기판(유리, 금속)용 고밀착형, 모바일 디스플레이 ACF 바인더용
APC-431056.0 ± 2.01,500 ± 500MEK / PGMEAAcryl90△ ~ X저유전·저손실(Low Dk/Df) MPI 접착 수지, 고주파(28GHz) 디바이스 및 미세 피치 COG 본딩용
APC-432056.0 ± 2.02,000 ± 700MEK / PGMEAAcryl105△ ~ X최고수준 내열성, QFN 백사이드 보호 및 가혹한 260°C 리플로우 대응 수지

이미드 바인더 중합 전구체 상태 구성

Polyamic Acid (PAA) 바니시

가장 기본적인 전구체 형태로 높은 분자량 골격 확보가 용이하며 우수한 인장강도의 코팅 필름 가공용 전구체 바니시입니다.

Polyamic Ester (PAE) 바니시

메타크릴레이트 등 감광 관능기가 측쇄에 개질된 폴리아믹 에스터(PAE) 전구체로, 음성(Negative) 타입 PSPI 베이스 원료의 감광·해상 특성을 조절하는 맞춤 제형에 활용됩니다.

Soluble Polyimide (PI) & TPI 바니시

중합 단계에서 이미드화를 완료(선이미드화)하여 범용 유기용제(MEK, PGMEA)에 용해시킨 형태로, 150~200°C 저온 열융착 공정에서 즉각 접착 유동성을 발휘합니다.

FPCB 액상 커버레이(PLC)

PI 필름 라미네이트 대신 스크린 인쇄로 FPCB 회로 배선에 직접 도포하는 액상 커버레이(PLC)용 수지입니다. 박막 도포, 휨(Warpage) 억제, 높은 굴곡 신뢰성을 요구하는 공정에 맞춘 우레탄·이미드 계열 조성을 설계합니다.

열가소성 LFB (Low-temp Fast Bonding)

열에 의해 유동 합착이 발생하는 열가소성 폴리이미드(TPI) 중합 공법을 토대로 150°C~200°C 저온에서 초고속으로 기재 계면을 결합합니다. 좁은 분자량 분포(PDI) 제어로 칩 탈착 후 유기 잔사를 검출 한계 수준으로 최소화합니다.

One-Stop 커스텀 합성 R&D 프로세스

Step 01

요구 스펙 미팅

물성 요구사항 접수

Step 02

구조 설계

모노머 비율 예측

Step 03

연구소 합성

1~5L 반응기 합성

Step 04

파일럿 확장

50L~100L 열전달 모니터

Step 05

고객사 기재 테스트

라미네이트 가공 평가

Step 06

양산 및 성적서 발행

OEM 협력 양산
